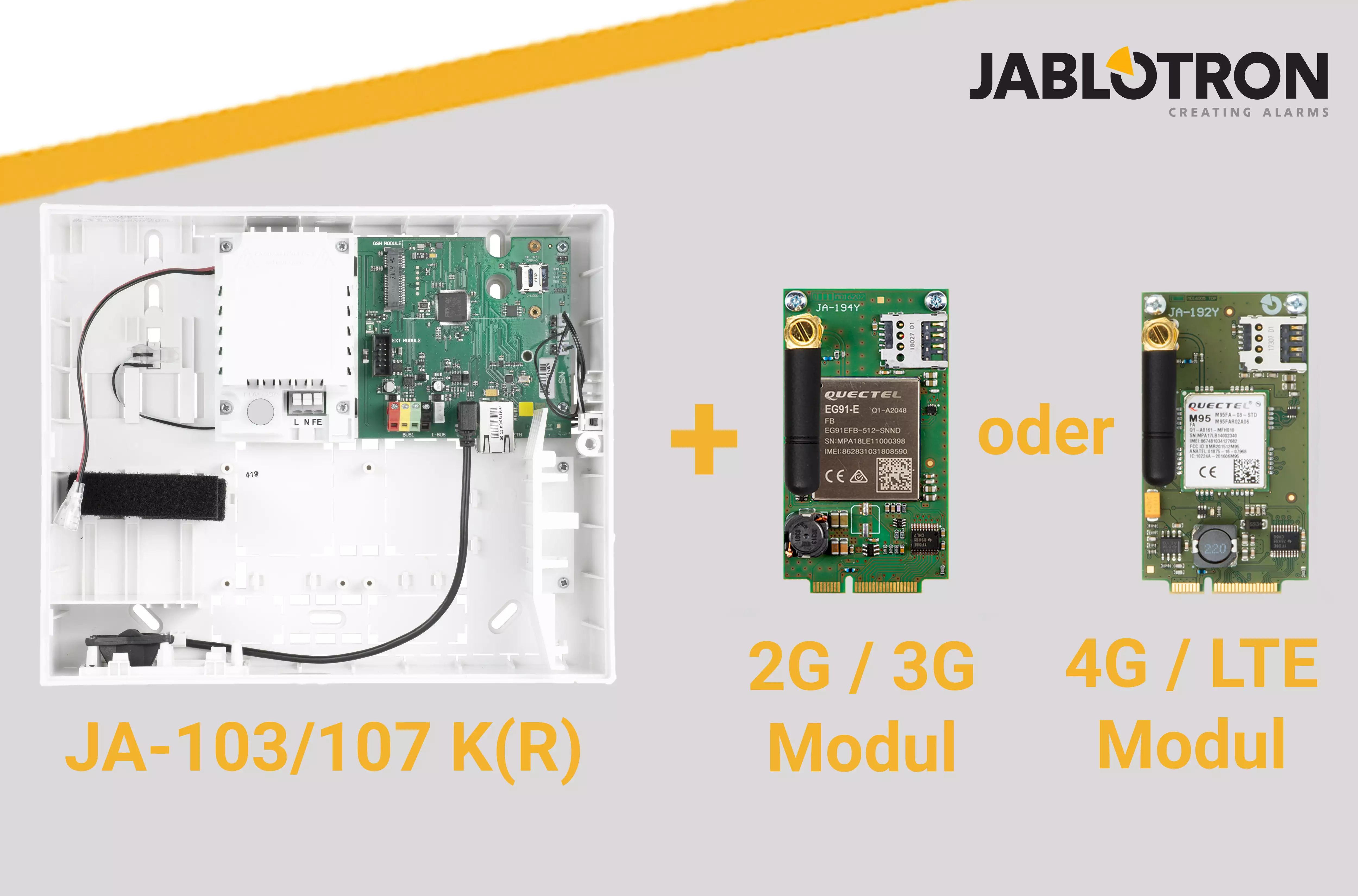

Das LTE / 4G Kommunikationsmodul JA-194Y ist mit den Zentralen JA-103 und JA-107 kompatibel. Das LTE Wählgerät JA 194Y bietet einen redundanten Übertragungsweg und kann in die JA-100+ Zentralen nachgerüstet werden. Mit diesem LTE Kommunikationsmodul ist eine schnelle und sichere Alarmübertragung und Steuerung des Jablotron Alarmsystems möglich. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103 und JA-107 LTE / 4G Kommunikation schnell und leistungsstark MicroSIM Technische Daten: Stromversorgung erfolgt über die Zentrale 12 V Durchschnittlicher Stromverbrauch ca. 5 mA Spitzenstromverbrauch: 720 mA LTE Kommunikationsmodul Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz 3G: 900 / 2100 MHz (B8, B1) 4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7) Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032, ETSI EN 301 419-1, EN 50581

Die Kompaktalarmzentrale JA-103K mit integriertem K- LAN-Übertragungsgerät ist das Kernelement des Sicherheitssystems JABLOTRON 100+ zum Schutz von Familienhäusern, Büros und kleineren Unternehmen. Sie ermöglicht flexible modulare Erweiterungen. Die Programmierungen und Einstellungen werden über die neue Software F-Link 2.x vorgenommen. Mit bis zu 32 programmierbaren PG-Ausgängen. Leistungsmerkmale: Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) Erweiterung möglich mit Funkmodul (JA-111R) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder 50 Funk- oder BUS-Komponenten 50 Benutzercodes 8 Sicherungsbereiche 32 programmierbare PG-Ausgänge 20 voneinander unabhängige Kalender sendet SMS- Systemmeldungen an bis zu 8 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 1 Klemmleiste für den Busanschluss 1 I-BUS für Funkmodul (JA-111R) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 2.6 Ah (nicht im Lieferumfang enthalten!) Maximale Ladezeit der Batterie: 72 Stunden Max. Dauerverbrauch von der Zentrale: 1000 mA Max. Dauerverbrauch für 12 Stunden im Backup-Modus 80 mA ohne LAN,53 mA mit aktivem LAN (mit einer 2.6 Ah Batterie) Max. Anzahl der Peripheriegeräte 50 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 268 × 225 × 83 mm Gewicht mit B.Bat. / ohne B.Bat. 1809 g / 919 g Ereignisverlauf: ca.7 Millionen letzte Ereignisse,mit Datum und Uhrzeit Stromzufuhr A (EN 50131-6) Klassifizierung Sicherheitsgrad 2 / Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich: -10 bis +40 °C Durchschnittliche Betriebsfeuchtigkeit: 75 % RH, ohne Kondensierung Entspricht: EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1, EN 50131-6 ed. 2+A, EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul JA-111R) 868.1 MHz Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) EMC EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7

Die neue JA-103KR mit LAN-Übertragungsgerät und R- Funkmodul (JA-111R) ist das Kernelement des Sicherheitssystems JABLOTRON 100+ zum Schutz von Familienhäusern, Büros und kleineren Unternehmen. Sie ermöglicht flexible modulare Erweiterungen. Die Programmierungen und Einstellungen werden über die neue Software F-Link 2.0.0 vorgenommen. Mit bis zu 32 programmierbaren PG-Ausgängen. Leistungsmerkmale: Mit Funkmodul (JA-111R) Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder 50 Funk- oder BUS-Komponenten 50 Benutzercodes 8 Sicherungsbereiche 32 programmierbare PG-Ausgänge 20 voneinander unabhängige Kalender sendet SMS- Systemmeldungen an bis zu 8 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 1 Klemmleiste für den Busanschluss 1 I-BUS für Funkmodul (JA-111R) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 2.6 Ah (nicht im Lieferumfang enthalten!) Maximale Ladezeit der Batterie 72 Stunden Max. Dauerverbrauch von der Zentrale 1000 mA Max. Dauerverbrauch für 12 Stunden im Backup-Modus 80 mA ohne LAN 53 mA mit aktivem LAN (mit einer 2.6 Ah Batterie) Max. Anzahl der Peripheriegeräte 50 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 268 × 225 × 83 mm Gewicht mit B.Bat. / ohne B.Bat. 1809 g / 919 g Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit Stromzufuhr A (EN 50131-6) Klassifizierung Sicherheitsgrad 2 /Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich:-10 bis +40 °C Durchschnittliche Betriebsfeuchtigkeit 75 % RH, ohne Kondensierung Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1,EN 50131-6 ed. 2+A, EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul JA-11xR) 868.1 MHz Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1,ETSI EN 301 511 (GSM) EMC EN 50130-4 ed.2+A1, EN 55032 ed.2,ETSI EN 301 489-7 Elektrische Sicherheit EN 62368-1+A11

Die neue Zentrale JA-107K inklusive LAN Kommunikationsmodul ist eine ideale Lösung für Sicherheitsbedürfnisse größerer Objekte. Diese neue 100+ Zentralengeneration hat noch mehr Leistungsmerkmale und Programmiermöglichkeiten. Dadurch ist diese Zentrale für umfassende Lösungen im Bereich der Alarmtechnik, Gebäudeautomation und für Zutrittskontrollen geeignet. Das neue Sicherheitssystem JABLOTRON 100+ eignet sich für große Wohnobjekte, gewerbliche Objekte aber auch Kindergärten , Schulen und sonstige öffentliche Einrichtungen. Mit dieser Zentrale können bis zu 230 Komponenten eingebunden werden und 600 Nutzer verwaltet werden. Leistungsmerkmale: Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) Erweiterung möglich mit Funkmodul (JA-111R) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder innovative und sichere Bedienung per App und das Portal "MyJABLOTRON" 230 Funk(120)- oder Buskomponenten (110) 600 Benutzercodes 15 Sicherungsbereiche 128 programmierbare PG- Ausgänge (32 per Funk) 64 voneinander unabhängige Kalenderfunktionen Systemmeldungen an bis zu 600 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 2 Klemmleisten für das Bussystem 1 interner Anschluss für ein Funkmodul (JA-111R) 1 LAN Steckverbindung 1 USB Steckverbindung für Einstellungen und Auslese von Fotos 1 Steckverbindung für ein weiteres Kommunikationsmoduls (z.B. PSTN) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 7 bis 18 Ah (nicht im Lieferumfang enthalten!)(SA-214-18) Maximale Ladezeit der Batterie 72 Stunden Max. Dauerverbrauch von der Zentrale 2000 mA dauerhaft 3000 mA für einen Zeitraum von 60 min. (max. 2000 mA mit einem Bus) Max. Daueverbrauch für 12 Stunden im Backup-Modus 1100 mA ohne LAN 1072 mA mit aktivem LAN (mit einer 18 Ah Batterie) Max. Anzahl an Peripheriegeräten 230 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 357 × 297 × 105 mm Gewicht mit B.Bat / ohne AKU 7025 g / 1820 g Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit Stromzufuhr A (ÈSN EN 50131-6) Klassifizierung Sicherheitsgrad 2 /Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich -10 bis +40 °C Durchschnittliche Betriebstemperatur 75 % RH, ohne Kondensierung Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1,EN 50131-6 ed. 2+A,EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul des Typs JA-11xR) 868.1 MHz Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM)EMC EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7

Die neue JA-107KR mit LAN-Übertragungsgerät und ein Funkmodul (JA-111R) ist bereits integriert. Diese Zentrale ist für größere Objekte geeignet. Diese neue 100+ Zentralengeneration hat noch mehr Leistungsmerkmale und Programmiermöglichkeiten. Dadurch ist diese Zentrale für umfassende Lösungen im Bereich der Alarmtechnik, Gebäudeautomation und für Zutrittskontrollen geeignet. Das neue Sicherheitssystem JABLOTRON 100+ eignet sich für große Wohngebäude, gewerbliche Objekte aber auch Kindergärten, Schulen und sonstige öffentliche Einrichtungen. Mit dieser Zentrale können bis zu 230 Komponenten eingebunden werden und 600 Nutzer verwaltet werden. Leistungsmerkmale: beinhaltet Funkmodul (JA-111R) Erweiterung möglich mit 2G-GSM Kommunikations BackUp (JA-192Y) oder 4G Kommunikationsmodul (JA-194Y) 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder innovative und sichere Bedienung per App und das Portal "MyJABLOTRON" 230 Komponenten davon 120 Funk und 110 Buskomponenten 600 Benutzercodes 15 Sicherungsbereiche 128 programmierbare PG- Ausgänge (32 per Funk) 64 voneinander unabhängige Kalenderfunktionen Systemmeldungen an bis zu 600 Benutzer 4 einstellbare Alarmempfangsstellen (AES) 5 wählbare Protokolle für Notrufzentralen / AES 2 Klemmleisten für das Bussystem 1 interner Anschluss für ein Funkmodul (JA-111R) 1 LAN Steckverbindung 1 USB Steckverbindung für Einstellungen und Auslese von Fotos 1 Steckverbindung für ein weiteres Kommunikationsmoduls (z.B. PSTN) Technische Daten: Stromzufuhr: 110 - 230 V / 50 - 60 Hz Backup-Batterie: 12 V, 7 bis 18 Ah (nicht im Lieferumfang enthalten!) (SA-214-18) Maximale Ladezeit der Batterie 72 Stunden Max. Dauerverbrauch von der Zentrale 2000 mA dauerhaft 3000 mA für einen Zeitraum von 60 min. (max. 2000 mA mit einem Bus) Max. Dauerverbrauch für 12 Stunden im Backup-Modus 1100 mA ohne LAN 1072 mA mit aktivem LAN (mit einer 18 Ah Batterie) Max. Anzahl an Peripheriegeräten: 230 LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T Abmessungen: 357 × 297 × 105 mm Gewicht mit B.Bat / ohne AKU 7025 g / 1820 g Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit Stromzufuhr A (ÈSN EN 50131-6) Klassifizierung Sicherheitsgrad 2 /Umgebungsklasse II (entspricht EN 50131-1) Betriebstemperaturbereich: -10 bis +40 °C Durchschnittliche Betriebstemperatur 75 % RH, ohne Kondensierung Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1,EN 50131-6 ed. 2+A,EN 50136-1, EN 50136-2, EN 50581 Funkfrequenz (mit dem Modul des Typs JA-11xR) 868.1 MHz Funkemissionen: ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM)EMC EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7

Das GSM/GPRS-Kommunikationsmodul mit MicroSIM-Slot ist nur mit den Zentralen JA-103 und JA-107 kompatibel. Das GSM Wählgerät JA 192 Y ist dient als redundater Übertragungsweg für die JA-100+ Zentralen. Damit ist eine sichere Alarmübertragung und Steuerung des Systems möglich. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103K und JA-107K MicroSIM Steckplatz Technische Daten: Stromzufuhr über den Bus der Zentrale 12 V (9 ... 15 V) Durchschnittlicher Stromverbrauch ca. 5 mA (abhängig von der GSM-Stärke) Spitzenstromverbrauch: 175 mA Funktionsbereich des GSM-Moduls 850/900/1800/1900 MHz Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032, ETSI EN 301 419-1, EN 50581

Das LTE / 4G Kommunikationsmodul JA-194Y ist mit den Zentralen JA-103 und JA-107 kompatibel. Das LTE Wählgerät JA 194Y bietet einen redundanten Übertragungsweg und kann in die JA-100+ Zentralen nachgerüstet werden. Mit diesem LTE Kommunikationsmodul ist eine schnelle und sichere Alarmübertragung und Steuerung des Jablotron Alarmsystems möglich. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103 und JA-107 LTE / 4G Kommunikation schnell und leistungsstark MicroSIM Technische Daten: Stromversorgung erfolgt über die Zentrale 12 V Durchschnittlicher Stromverbrauch ca. 5 mA Spitzenstromverbrauch: 720 mA LTE Kommunikationsmodul Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz 3G: 900 / 2100 MHz (B8, B1) 4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7) Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032, ETSI EN 301 419-1, EN 50581
