Installationszubehör
Mechanisches Zubehör für Ihre JA-100 Alarmanlagen
Produkte filtern
Blaues Jablotron 3 in 1 Tool zum Öffnen der Gehäuse von Bedienteilen und Bewegungsmeldern
Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern davon sind 2 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 300 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 1 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - 1 x 2 x 20 AWG (0,8 mm) max. Gleichstromweiderstand bei 20 °C = 38 ?/km - Kabellänge: 300m - EAN 8594052538366
Das I nstallationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern mit einem Leitungsdurchmesser von 0,5 mm pro Ader. Die Kabelrolle hat 300 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 2 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - Kabellänge: 300m - EAN 8594052538373
Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 3 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - 1 x 2 x 20 AWG (0,8 mm) max. Gleichstromweiderstand bei 20 °C = 38 ?/km - Kabellänge: 250 m - EAN 8595614113618
Das besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m. Leistungsmerkmale: - Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben - Funktionserhaltkabel der Brandklasse B2CA-S! - Zulassung: EN 60322-1-2, EN 50399, EN610034-2 - Fabe:Orange Technische Daten: - 4 adrig und geschiermte Leitung - 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm - Farbcodierung gemäß Jablotron BUS System
Der Widerstandstemperatursensor CP-201T-NW ist für den universellen Einsatz zur Erfassung der Temperatur von flüssigen, gasförmigen und festen Stoffen konzipiert.Technische Daten: Sensorart: NTC 10 kO, B25/100 = 3455 K Sensortoleranz: ± 1% bei 25°C / ± 2°C im Bereich von -25°C bis +105°C Erfassungsbereich: -25°C bis +105°C Max. Eingangsleistung: 15mW´ Wasserbeständigkeit: IP67 nach EN 60 529 Gehäusematerial: Messing Gehäusedurchmesser: 4,6 mm Gehäuselänge: 24 mm Isolationswiederstand: > 200 MW bei 500 V DC, 25°C ± 3°C Versorgungskabel - Typ: ungeschirmtes PVC, 0,35 mm² Versorgungskabel - Länge: 3 Meter
Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502
Das Testgerät für Glasbruchsensoren ist zum Testen und Kalibrieren von Glasbruchsensoren geeignet. Das Testgerät reagiert auf die Änderung des Luftdruckes, ausgelöst z.B. durch einen leichten Stoß mit der flachen Hand gegen die Scheibe, und simuliert dann das Geräusch einer zerbrechenden Glasscheibe. Der Glasbruchsensor sollte dann auf Grund der Luftdruckveränderung und des Geräusches auslösen. Das Geräusch kann auch manuell über die Prüftaste ausgelöst werden. Leistungsmerkmale: reagiert auf Luftdruckveränderung akustische Simulation einer brechenden Scheibe Prüftaste zur manuelle auslöse des Geräusches inklusive Batterien Technische Daten: Stromversorgung: 9 V Blockbatterie Stromverbrauch: 6-200 mA Erfassungsbereich: bis zu 9 m Abmessungen: 70 x 135 x 29 mm Betriebstemperatur: -10 Grad bis 40 °C Umgebungsbedingungen: EN 50131-1: II, innen ETSI EN 300220
GD-02K-DIN ist ein Universal-GSM-Kommunikationsmodul zur Hutschienenmontage. Es ermöglicht die Fernsteuerung diverser Geräte durch SMS-Befehl oder Anruf von bis zu 100 autorisierte Telefonnummern. Das GSM Wählgerät bietet zusätzlich 1 Relais (250V/5A), die statisch oder als impuls geschaltet werden können. Das GD-02 DIN kann mit USB-Kabel oder über ein Webportal aus der Ferne progrmmiert werden. Leistungsmerkmale: Steuerung : 2 Ausgänge - Strom und Signal - aktiviert/deaktiviert den Ausgang mit der Möglichkeit, einen Impuls zu setzen (1 s - 24 h). Per SMS oder durch Anwahl aus 100 Telefonnummern Überwachung: über einen Eingang wird der Status eines anderen Gerätes verfolgt (Netzausfall, Störung, etc.). Messung der Temperatur: mit der Möglichkeit eines Temperatursensors misst JB-TS-PT1000 den aktuellen Wert und meldet, wenn der Grenzwert überschritten wird Thermostat: Mit dem Temperaturfühler JB-TS-PT1000 misst das Modul GD-02K-DIN die aktuelle Temperatur und schaltet entsprechend der eingestellten Temperatur (Bedarfs- oder Frostschutztemperatur) den Ausgang des Leistungsrelais REL1 (z.B. Elektroboiler, Heizung). Die Soll- und Frostschutztemperatur kann per SMS-Befehl ferngesteuert eingestellt und auch umgeschaltet werden. Impulszähler: ermöglicht den Anschluss von bis zu zwei externen Verbrauchszählern mit Impulsausgang (z. B. Stromzähler, Gaszähler, Wasserzähler) oder einem Verbrauchszähler mit der Unterscheidung zwischen Nieder- und Hochtarif. Der Impulszählermodus informiert per SMS über deren aktuellen Stand oder über die Überschreitung der eingestellten Grenzwerte.
Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502
Der BUS- Isolator dient zur galvanischen Trennung und zum Schutz der Bus– Verkabelung. Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 5 mA max. Last am Anschluss: 250 mA; Abschaltstrom: 300 mA geeignet für Montagedose (JA-190PL) Betriebstemperatur: – 10 °C bis +40 °C Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen EAN 85940525374512

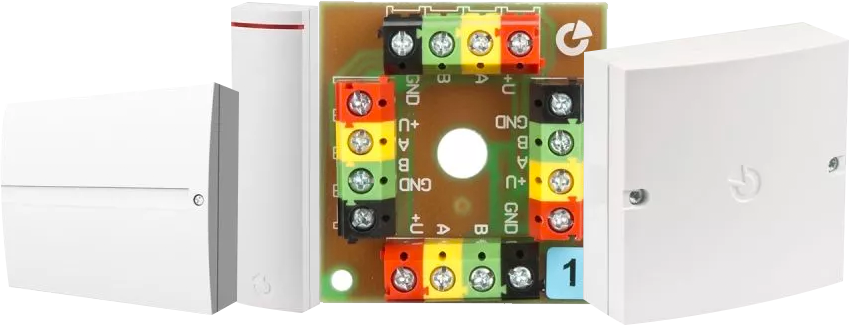

Die BUS- Mehrplatzverteiler mit 8 Anschlussklemmen dienen zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen Type JA-106 und JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/L
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werden. EAN 8594052537833
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich lediglich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werde. EAN 8594052539103
Der JA-110Z-D Bus-Verteilermodul - BUS- Mehrplatzverteiler mit 8 Anschlussklammen dient zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses kann auch direkt in die Zentrale Type JA-106 installiert werden oder in die Montagedosen JA-194 PL oder PLV-CP-M/L Technische Daten: bis zu 48 V DC / 60 V DC-maximal 2 A belastbar Abmessungen 102 x 66 x18 mm Es dient dazu, die Leiter der komplexen Bus-Installationen des JABLOTRON 100+ Systems zu verbinden und kann mithilfe von Trenn-Jumpern in zwei unabhängige Buszweige aufgeteilt werden.
Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208
Der FUNK- Fahrzeugsender ist für die Montage in Fahrzeugen konzipiert. Mit diesem Fahrzeugsender kann das JABLOTRON 100+ Alarmsystem vom Fahrzeug aus direkt bedient und gesteuert werden. So lassen sich z.B. durch das Bestätigen des Fernlichtes Garagentore etc. öffnen oder ein Sicherungsbereich kann scharf / unscharf geschaltet werden. Der Fahrzeugsender wird mit 12V-24V direkt vom Fahrzeug versorgt. Leistungsmerkmale: Einbau in alle PKWs und Fahrzeugtypen möglich 12 V und 24 V Stromversorgung wählbar individuelle Funktionen programmierbar Technische Daten: Stromzufuhr: 12 to 24 V ±30 % Verbrauch: 5 / 20 mA Kommunikationsband: 868.1 MHz, Jablotron Protokoll Kommunikationsreichweite: bis zu 300 m (Sichtlinie) Optionale Eingangsreaktion: 1 oder 2 elektrische Impulse Betriebstemperaturbereich: -40 °C bis +85 °C Lagerungstemperaturen:-10 °C bis +40 °C Abmessungen, Gewicht: 84 x 53 x 25 mm, 120 g Betriebskonditionen Allgemeine Berechtigung von ÈTU VO-R/10/09.2010-11 Entspricht auch den Anforderungen von ETSI EN 300 220-2, EN 50130-4 ed. - 2+A1, EN 55032, EHK010, EN 62368-1, EN 50581
Die Universal Montagedose JA-190PL ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose ist für die Anwendung in Gebäuden / Innenbereiche vorgesehen. Technische Daten: Abmessungen: 90 x 90 mm Schutzart: IP 40 Material: ABS EAN 8594052537079
Diese innovative Gelenkhalterung ermöglicht eine clevere Wand- und Deckenmontagen der Jablotron Design Bewegungsmelder . Somit können sehr individuelle und diskrete Montageorte gewählt werden. Geeignet für die folgenden Bewegungsmelder Bewegungsmelder: JA-151PWW , JA-151PWG , JA-152P, JA-152P-G, JA-111PWW , JA-111PWG Technische Daten: Farbe: weiß separater Sabotagekontakt EN 50131 EAN 8595614114042
Die Universal Montagedose JA-192PL A ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose JA 190 PL – A ist IP-65 geschützt und für Außenanwendung geeignet. Technische Daten: Abmessungen: innen: 62 × 38 × 20 mm; außen: 70 × 62 × 35 mm Schutzart: IP 65 Material: ABS EAN 8595614112154
UP Montagedose groß für die FUNK Design-Bewegungsmelder. Die Montagdose i st für die Installation der Bewegungsmelder der Serie JA-1 5 1P geeignet. Dank dieser Installationsart wird der Bewegungsmelder in die Wand versenkt und passt sich auf äußerst elegante Weise der Wand an. Aussparung für den Montagerahmen M / für die Bewegungsmelder ( JA-151P ) = 70 x 136 mm Zubehör: Abdeckrahmen weiß : JA-193PL-F-M-W Abdeckrahmen grau : JA-193PL-F-M-G EAN 8595614112857
UP Montagedose klein für die BUS Design-Bewegungsmelder. Die Montagedose i st für die Installation der Bewegungsmelder der Serie JA-1x1P geeignet. Dank dieser Installationsart wird der Bewegungsmelder in die Wand versenkt und passt sich auf äußerst elegante r Weise der Wand an. Aussparung für den Montagerahmen S / klein (JA-151P): 70 x 98 mm Abdeckrahmen weiß : JA-193PL-F-S-W Abdeckrahmen grau : JA-193PL-F-S-G EAN 8595614112864
Dieser Abdeckrahmen für die große Unterputzt Montagedose (JA-193PL-BOX-M) ist in der Farbe grau und sorgt für den unauffäligen Einbau der FUNK Bewegungsmelder der Serie JA-151P. Dank dieser Installationsart wird der Bewegungsmelder in die Wand versenkt und passt sich auf äußerst elegante Weise der Wand an. Aussparung für den Montagerahmen M / für die Bewegungsmelder ( JA-151P ) = 70 x 136 mm Farbe des Rahmens: GRAU EAN 8595614112901
Jablotron Installationszubehör
Umfangreiches Zubehör für Ihre Jablotron Alarmanlage
Jablotron bietet ein breites Spektrum an Installationszubehör, das Ihre Alarm- und Sicherheitssysteme effizient erweitert und optimiert. Ob für die Montage, Verkabelung oder spezifische Anpassungen - hier finden Sie alle benötigten Komponenten für eine zuverlässige und professionelle Installation.
Installationszubehör
Effiziente Montage und Verkabelung
Das Installationszubehör von Jablotron erleichtert die Montage und Verkabelung Ihrer Systeme. Dazu gehören spezielle Verteiler, Montagedosen und Anschlussmaterialien, die eine einfache und schnelle Installation ermöglichen.
- BUS-Verteilermodule:
- JA-110Z-D
- JA-110Z-B
- JA-110Z-C
- Montagedosen:
- JA-190PL: Universal Montagedose
- JA-190PL-S: Montagedose für Rauchmelder
- JA-195PL: Mehrzwec-Montagebox inkl. Sabotageüberwachung
- Gehäuse:
- PLV-JA111R: Gehäuse für Funkantenne

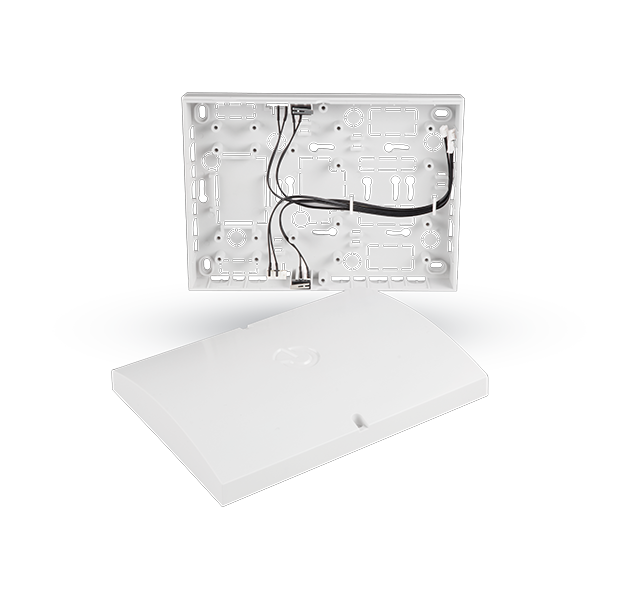

- JA-PLV-CP-M: Robustes Leergehäuse in baugleicher Form wie die JA-82K oder JA-101K Zentrale
- Verkabelung:
- Installationskabel JA-CC-02: Speziell für den 4-Draht-BUS des Jablotron-Systems konfektioniert
- Installationskabel JA-CC-03: Zusätzlich mit 4 Adern für sonstige Verkabelungen, insgesamt 8 Adern mit verschiedenen Durchmessern
- Installationskabel JA-CC-11: Besonders gegen Brände und Feuer geschütztes Installationskabel
Lesegeräte
Effizientes Einlesen von Codeträgern
- Duales Lesegerät JA-191T: Unterstützt verschiedene RFID-Schlüsselanhänger und Karten
Kommunikationsmodule
Universelle Kommunikationslösungen
Jablotron bietet vielseitige Kommunikationsmodule zur Erweiterung der Systemfunktionen:
- Universal GSM Modul GD-02K-DIN: Ermöglicht die Fernsteuerung von Geräten durch SMS-Befehle oder Anrufe und bietet zusätzliche Relaisfunktionen
- KNX Gateway JA-KNX: Ermöglicht die bidirektionale Kommunikation mit dem Jablotron Alarmsystem über die RS-485-Schnittstelle und die Integration in KNX-Szenarien
Etikettendrucker
Professionelle Beschriftungslösungen
- Model PT-P700: Druckt Etiketten für die Beschriftung der Anzeige- und Steuersegmente
Security Data Card
Mobiles Kommunikationsmodul
Die Security Data Card JA-SDC ist eine Mobilfunkkarte, die speziell für das Jablotron JA-100 Alarmsystem entwickelt wurde und maximale Sicherheit zu einem fairen Preis bietet.
Zusatzmodule und Halterungen
- Gelenkhalterung JA-191PL: Für eine flexible Montage von Jablotron Bewegungsmeldern
- Montage Pad JA-WRE-KU68-WH: Für den JA-120E-WH Outdoor-Leser und der JA-121E-WH Außentastatur
Spezielle Sicherheitskomponenten
- Rolltorkontakt JA-Z-A3123A: Zur Absicherung von schweren Türen, Toren und Rolltoren
- FUNK-Protector System JA-Protector-F100: Mit vielen Funktionen wie Signalgeber, Wartungsanzeige und Gewichtssensorik
Vorteile
- Sicherheit: Hochwertige Materialien und Komponenten
- Flexibilität: Einfache Integration in bestehende Systeme
- Effizienz: Schnelle und problemlose Installation
