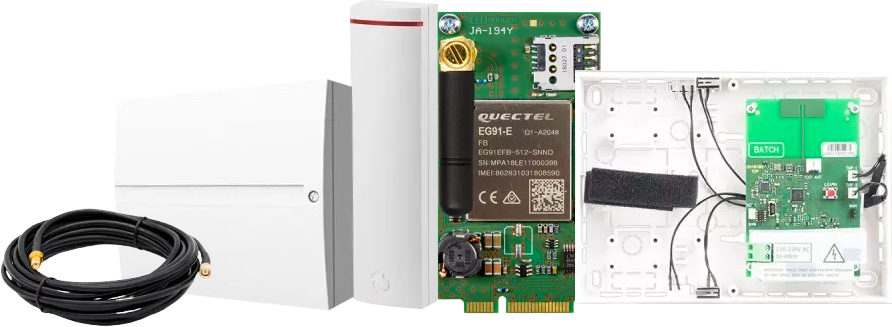

Jablotron-Repeater
Die Jablotron BUS und FUNK Repeater dienen zur Signalverstärkung für das JA 100 Alarmsystems und sorgen für maximale Reichweite.

Das GSM/GPRS-Kommunikationsmodul mit MicroSIM-Slot ist nur mit den Zentralen JA-103 und JA-107 kompatibel. Das GSM Wählgerät JA 192 Y ist dient als redundater Übertragungsweg für die JA-100+ Zentralen. Damit ist eine sichere Alarmübertragung und Steuerung des Systems möglich. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103K und JA-107K MicroSIM Steckplatz Technische Daten: Stromzufuhr über den Bus der Zentrale 12 V (9 ... 15 V) Durchschnittlicher Stromverbrauch ca. 5 mA (abhängig von der GSM-Stärke) Spitzenstromverbrauch: 175 mA Funktionsbereich des GSM-Moduls 850/900/1800/1900 MHz Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032, ETSI EN 301 419-1, EN 50581

Gehäuse für die Jablotron Funkantenne Artikel Nummer JA-111R. Die Funkantenne kann in dieses Gehäuse verbaut werden.

Das LTE / 4G Kommunikationsmodul JA-194Y-Lite dient ausschließlich der Kommunikation über das Internet (IP-Datenkommunikation). Somit ist es im Vergleich zum regulären LTE / 4G Kommunikationsmodul JA-194Y preisattraktiver jedoch werden keine lokalen SMS (Text-) oder Sprachmeldungen unterstützt. Alarmmeldungen werden nur aus der Cloud übertragen und eine Alarm-Sprachsteuerung ist nicht möglich. Das Modul ermöglicht die Web- und App-Steuerung des Alarmsystems und den Remote Zugriff via F-Link. Hierzu wird eine SDC Karte benötig (Fremd SIM ist möglich). Das JA-194Y-Lite ist mit den Zentralen 100+ also JA-103 und JA-107 kompatibel. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103 und JA-107 LTE / 4G Kommunikation Daten-IP-Kommunikation Keine lokale SMS- und Sprachmeldungen Nano-SIM Technische Daten: Stromversorgung erfolgt über die Zentrale 12 V Durchschnittlicher Stromverbrauch ca. 5 mA Spitzenstromverbrauch: 720 mA LTE Kommunikationsmodul Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz 3G: 900 / 2100 MHz (B8, B1) 4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7) Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511,EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032,ETSI EN 301 419-1, EN 50581

Das Funkmodul ist zum Anschluss an alle JABLOTRON 100 Alarmzentralen geeignet. Das Funkmodul dient als Funkantenne und wird über die BUS Verkabelung mit der Alarmzentrale verbunden. Dadurch können alle JABLOTRON Alarmzentralen zu Funk- Alarmsystemen umgerüstet werden. Pro Alarmzentrale können drei Funkmodule angeschlossen und eingelernt werden. Somit ist auch bei größeren Objekten und Gebäuden eine ideale Funkreichweite und Funkausleuchtung möglich. Das Funkmodul kann auch direkt auf die Anschlussplatine in der Alarmzentrale aufgesteckt werden. ohne Gehäuse,wenn benötigt bitte separat bestellen: PLV-JA111R Leistungsmerkmale: Integration der Funk- Komponenten direkt aufsteckbar in der Alarmzentrale Technische Daten: belegt eine Position im JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 25 mA Funkfrequenz: 868 MHz (bidirektional) Abmessungen: 43 x 160 x 23 mm Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8595614115070

Dieses spezielle Funkmodul ermöglicht die Integration von Komponenten des JABLOTRON 80 Alarmsystems in das JABLOTRON 100 Alarmsystem. Es ist besonders geeignet, wenn bestehende und verbaute JA-80 Komponenten wie z.B. Magnetkontakte, Rauchmelder oder Bewegungsmelder auf eine JA-100 Alarmzentrale aufgeschaltet werden sollen. Das Funkmodul JA-111R 80 lässt sich auch zusammen mit dem Funkmodule JA-111R des JABLOTRON 100 Alarmsystems kombinieren. Somit ist die Verwendung von 80er und 100er Funkkomponenten in einem Alarmsystem möglich. Leistungsmerkmale: Kompatibel mit: F-Link ab 1.4.0 Zur Integration von JA 80 Komponenten in das JA-100 Alarmsystem integriertes 868 MHz Funkmodul Folgende JA-80 Komponenten werden NICHT unterstützt und können NICHT in das JA 100 System integriert werden: JA-8xF-Bedienfelder JA-84P-Kamera-PIR-Melder JA-80Z-Verstärker JA-80x-Sirenen TP-xx-Thermostate AC-8x- und UC-82-Ausgangsmodule JA-8xK-Zentralen Technische Daten: belegt eine Position im JABLOTRON 100 Alarmsystem Stromversorgung: über den Bus der Zentrale 12 V (9...15 V) Stromverbrauch (Ruhezustand): 25 mA Funkfrequenz: 868 MHz (bidirektional) Abmessungen: 150 x 40 x 23 mm Betriebstemperatur: -10 °C bis +40 °C Umgebungsbedingungen: EN 50131-1 II. Innen Sicherheitsstufe: Grad 2: EN 50131-1, EN 50131-3, EN 50131-5-3 ETSI EN 300 220, EN 50130-4, EN 55022, EN 60950-1 EAN 8595614117159

Das Funkmodul ist zum Anschluss an alle JABLOTRON 100 Alarmzentralen geeignet. Das Funkmodul dient als Funkantenne und wird über die BUS Verkabelung mit der Alarmzentrale verbunden. Dadurch können alle JABLOTRON Alarmzentralen zu Funk- Alarmsystemen umgerüstet werden. Pro Alarmzentrale können drei Funkmodule angeschlossen und eingelernt werden. Somit ist auch bei größeren Objekten und Gebäuden eine ideale Funkreichweite und Funkausleuchtung möglich. Das Funkmodul kann auch direkt auf die Anschlussplatine in der Alarmzentrale aufgesteckt werden. inkl. Gehäuse PLV-JA111R Leistungsmerkmale: Integration der Funk- Komponenten direkt aufsteckbar in der Alarmzentrale inkl. vorkonfektionierter Anschlussstecker Technische Daten: belegt eine Position im JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 25 mA Funkfrequenz: 868 MHz (bidirektional) Abmessungen: 43 x 160 x 23 mm Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8595614115070

Das LTE / 4G Kommunikationsmodul JA-194Y ist mit den Zentralen JA-103 und JA-107 kompatibel. Das LTE Wählgerät JA 194Y bietet einen redundanten Übertragungsweg und kann in die JA-100+ Zentralen nachgerüstet werden. Mit diesem LTE Kommunikationsmodul ist eine schnelle und sichere Alarmübertragung und Steuerung des Jablotron Alarmsystems möglich. Leistungsmerkmale: Aufsteckmodul für die Zentralen JA-103 und JA-107 LTE / 4G Kommunikation schnell und leistungsstark MicroSIM Technische Daten: Stromversorgung erfolgt über die Zentrale 12 V Durchschnittlicher Stromverbrauch ca. 5 mA Spitzenstromverbrauch: 720 mA LTE Kommunikationsmodul Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz 3G: 900 / 2100 MHz (B8, B1) 4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7) Abmessungen: 70 x 37 x 25 mm Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7, EN 55032, ETSI EN 301 419-1, EN 50581

Der FUNK-Repeater dient zur Reichweitenverlängerung von Funkkomponenten des JA 100 Alarmsystems. Somit ist eine sichere und zuverlässige Funkübertragung auch bei größeren Gebäuden und Objekten möglich. Der Funk Repeater unterstützt die folgenden "Uni-Direktionalen" Funk- Komponenten: alle Melder der Serie JA-15x, ausschließlich der Rauchmelder JA-151ST-A alle Melder der Serie JA-18X Fernbedienungen JA-15xJ MS, (II), JA-16xJ, JA-18xJ PG Module JA-150N, JA-151NEs können mehrere Repeater mit einer JA-100 Zentrale verbunden werden. Eine Reichweitenverlängerung von Repeater zu Repeater ist allerdings nicht möglich. Leistungsmerkmale: kleine kompakte Bauform integriertes Netzteil 230 V integriertes 868 MHz Funkmodul Anschlussmöglichkeit für externe Antenne: AN 868 Sabotageüberwacht Notstromversorgung über Akku: BAT 4V8-N900 (bitte separat mitbestellen) Technische Daten: belegt eine Positionen in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230 V / 50Hz Notstromversorgung durch Backup-Akku: 4,8V 900 mAh bis zu 100 Funk-Komponenten einlernbar Funkfrequenz: 868 MHz / JA 100 Funkprotokoll Betriebstemperatur: -10 bis 40 °C Umgebungsbedingungen: EN 50131-1 II. innen Zulassungen SG 2, EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 Abmessungen: 132 x 182 x 45 mm

GSM Antennen Verlängerungskabel SMA Buchse auf SMA Stecker Kabellänge 5 m

Das Festnetz-Kommunikationsmodul für die JABLOTRON 100 Alarmzentralen ermöglicht die Übertragung von Sprachnachrichten und die Kommunikation mit Alarmempfangsstellen/Notrufzentralen. Nicht mit der Zentrale JA-103K oder JA-107K kompatibel. Technische Daten: 2 Festnetztelefonanschlüsse EIN/AUS Übertragung von Sprachnachrichten Erkennung von Störungen der Telefonleitung AES-Protokolle: CID DTMF, SIA DC-05 oder SIA FSK über DC-03 Standard Erkennung der Rufnummer des Anrufers Normen: EN 301437 EAN 8594052538595

Leergehäuse baugleich wie die Alarmzentrale JA-106K/ JA-107K Verwendung als Verteiler vom Bus Repeater JA-120Z, Busverteilung, Busverkablung, Busverteiler.

Für die Installation wird die F-Link ab v.2.4.1 benötigt. Dieses Wählgerät JA -191Y lässt sich in alle Zentralen vom Type JA-100K, JA-101K und JA-106K integrieren und wird auf den vorhandenen Port für den PST / Festnetzanschluss der Zentrale angeschlossen. Für die Installation wird die F-Link ab v.2.4.1 ( 1. September 2021) benötigt. Bitte folgen Sie bei der Installation den exakten Schritten aus dem Benutzerhandbuch / Bedienungsanleitung. Mit diesem LTE Kommunikationsmodul ist eine schnelle und sichere Alarmübertragung und Steuerung des Jablotron Alarmsystems möglich. Leistungsmerkmale: 4G / LTE Kommunikation Einfaches Nachrüsten Anschluss an vorhandenen Port für den PST / Festnetzanschluss der Zentrale Für Zentralen JA-100K, JA-101K und JA-106K MicroSIM Technische Daten: Stromversorgung erfolgt über die Zentrale 8 - 15 V DC Durchschnittlicher Stromverbrauch ca. 22 mA Spitzenstromverbrauch: 670 mA LTE Kommunikationsmodul Funktionsbereich des GSM-Moduls 850/900/1800/2100/2600 MHz Abmessungen: 82 x 38 x 32 mm Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4, ETSI EN 301 489-1, ETSI EN 301 489-52, ETSI EN 301 486-19, ETSI EN 301 908-1, ETSI EN 301 908-13, ETSI EN 301 908-2, ETSI EN 303 413, EN 55032, EN 50665, EN 50581, EN 50131-1, EN 50131-3, EN 50131-10, EN 50136-1, EN 50136-2, ANSI SIA DC- 09.

Der JA-120Z ist ein spezieller BUS Repeater und Signalverstärker für das JA 100 Alarmsystem und dient zur Erweiterung und Verlängerung des BUS- Leitungsnetztes bei größeren Objekten und Installationen. Mit diesem Signalverstärker können die BUS Leitungeslängen um jeweils 500 m verlängert werden. In einem BUS-Strang können bis zu 3 BUS-Signalverstärker genutzt werden. Somit sind Leitungslängen von bis zu 2000 m pro Strang realisierbar. Leistungsmerkmale: Leitungsverlängerung von jeweils 500 m 2 unabhängige BUS Ausgänge, galvanisch getrennt 230V / 12V/2A Netzteil im Lieferungumfang enthalten Ausgangsspannung: 13,8 V / 2 A Notstromverorgung über 12V / 7 bis 18Ah Akku (bitte separat mitbestellen) Technische Daten: belegt eine Positionen in dem JA 100 Alarmsystem 230V Netzanschluß Notstromversorgung über 12 V / 7 bis 18Ah Akku otionales Gehäuse: PLV-CP-L Stromverbrauch über die BUS -Verkabelung 10 mA Zulassung: SG2 nach EN 50131-1, EN 50131-6 Betriebstemperaturbereich: -10 °C bis +40 °C
